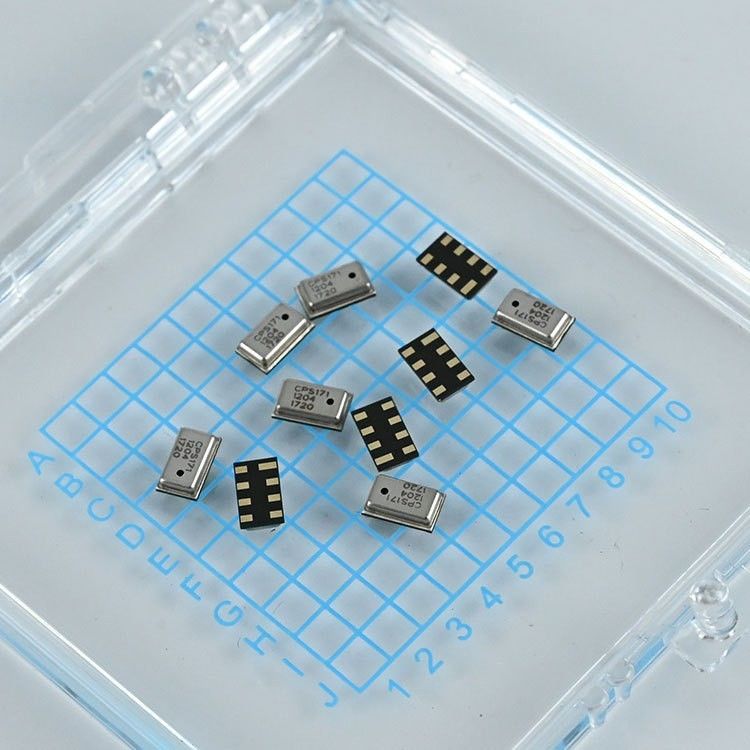

CPS171 Top Side Sensing Port nauwkeurigheid 0 tot 85C Druksensor

Name: CPS171 Top Side Sensing Port nauwkeurigheid 0 tot 85C Druksensor
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Productgegevens

Plaats van herkomst: Wuxi

Merknaam: Consensic

Modelnummer: CPS171

Betaling en verzendvoorwaarden

Min. bestelaantal: Neem contact met ons op voor details.

Prijs: Consult customer service

Levertijd: 3-7 werkdagen

Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business to business

Levering vermogen: 1000 stuks

Vind de beste prijs

Productgegevens

Productbeschrijving

Markeren:
                                                                                                                                                                                4.65V druksensor, 85C-druksensor, 4.7V drukomvormer sensor


Supply Voltage to GND1:	VS4.75~5.25V	Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V	Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

Supply Voltage to GND1:	VS4.75~5.25V
Full Scale Output:	VFSO@VS=5.0V 4.7V
Analog_P:	0.4~4.65V
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit):	NOUT5LSB

CPS171 Top Side Sensing Port nauwkeurigheid 0 tot 85C Druksensor

Voordelen

Laag energieverbruik: Efficiënte werking met minimaal energieverbruik.
Externe klok niet nodig: Vergemakkelijkt de integratie en vermindert het aantal componenten.
Hoge weerstand tegen sensoren: Duurzaam en betrouwbaar in verschillende omgevingen.

Kenmerken

Fabrieksgekalibreerde druksensor: Zorgt voor een hoge nauwkeurigheid.
Voedingsspanning: 5,0 V ± 10%
Werktemperatuurbereik: -40°C tot +85°C

Interfaces

Analoog-uitgang: typische uitgang varieert van 10% tot 90% van de voedingsspanning (VSUPPLY).

Fysieke kenmerken

Kleine vormfactor: Compact ontwerp met afmetingen van 3 x 5 x 1,2 mm (breedte x lengte x hoogte).
LGA-pakket: 8-lead pakket voor een gemakkelijke montage.
Bovenzijde sensorpoort: Gemakkelijk voor integratie in verschillende toepassingen.

Beschrijving

De CPS171 is een resistieve absolute druksensoroplossing die is ontworpen voor lage druktoepassingen, zoals systemen met veelvoudige absolute druk (MAP).Het bevat een ultra-kleine MEMS-druksensor en een conditionerings-ASIC voor nauwkeurige drukmetingenDe sensor levert een volledig gekalibreerd, drukcompenserend analoge uitgangssignaal.

Een geïntegreerde sigma-delta-ADC, gecombineerd met een interne kalibratie-logica, zorgt voor een analoge uitgangssignaal van hoog niveau dat evenredig is met de toegepaste druk.

Toepassingen

Verscheidene absolute druksystemen
Industriële apparatuur
Luchtbeheersystemen
Vacuümsystemen

Absolute ratings

Parameter	SYMBOL	Min.	Maximaal	Eenheden
Overbelasting		1000 (10)		kPa (bar)
Voerspanning (in verhouding tot GND)	VDD	-Nog niets.3	6.0	V
Spanningen bij analoge I/O In-pin	VINA	-Nog niets.3	VDD +0.3	V
Spanningen bij analoge I/O Out Pin	Stemmen	-Nog niets.3	VDD +0.3	V
Bergingstemperatuur	TSTOR	- 50	130	°C

Werkomstandigheden

Parameter	SYMBOL	De voorwaarden	Min.	TYP	Maximaal	Eenheden
Operatie
Voerspanning naar GND1	VS		4.75	5.0	5.25	V
Werktemperatuurbereik			-40		85	°C
De in bijlage I vermelde parameters zijn van toepassing op de in bijlage I bij Verordening (EG) nr. 1907/2006 bedoelde systemen.
Bereik 1			10 (100)		115 (1150)	kPa (mbar)
Volledige productie	VFSO	@VS=5,0V		4.7		V
Volledige schaalspanning	VFSS	@VS=5,0V		4.5		V
Precisiteit		(0 tot 85°C)			± 15	% VFSS
Gevoeligheid	V/P			45		mV/kPa

Elektrische parameters

Parameter	SYMBOL	De voorwaarden	Min.	TYP	Maximaal	Eenheden
Stroomvoorziening
Actueel bijwerken	IDD	Worst Case-instellingen: 12 bit, 0 seconden uitzetten		1200	1500	μA
Analoog uitslag
Analoog uitslag (CPS171)	Analoog_P	10 tot en met 115 kPa (100 tot en met 1150mbar)	0.4		4.65	V
Analoog uitslagresolutie	Reserves			12		Bits
Aanvullende analoge fout (inclusief ratiometrisiteitsfout)	Uit	-40 tot 125°C	0.1		0.5	%
Systeem
Frequentie van het afgesneden systeem	fSYS	Alle tijden in deze specificatie zijn onderhevig aan deze wijziging.		1.85		MHz
Start-up-tijd (aanzetten tot data klaar)	SlTA	Snelste en langzaamste instellingen	4.25		173	ms
Actualisatie-snelheid (normale modus)	TRESP_UP	Snelste en langzaamste instellingen	0.70		288	ms
Peak-to-peak-geluid @ output (100 metingen in 12-bit)	- Nee.				5	LSB
