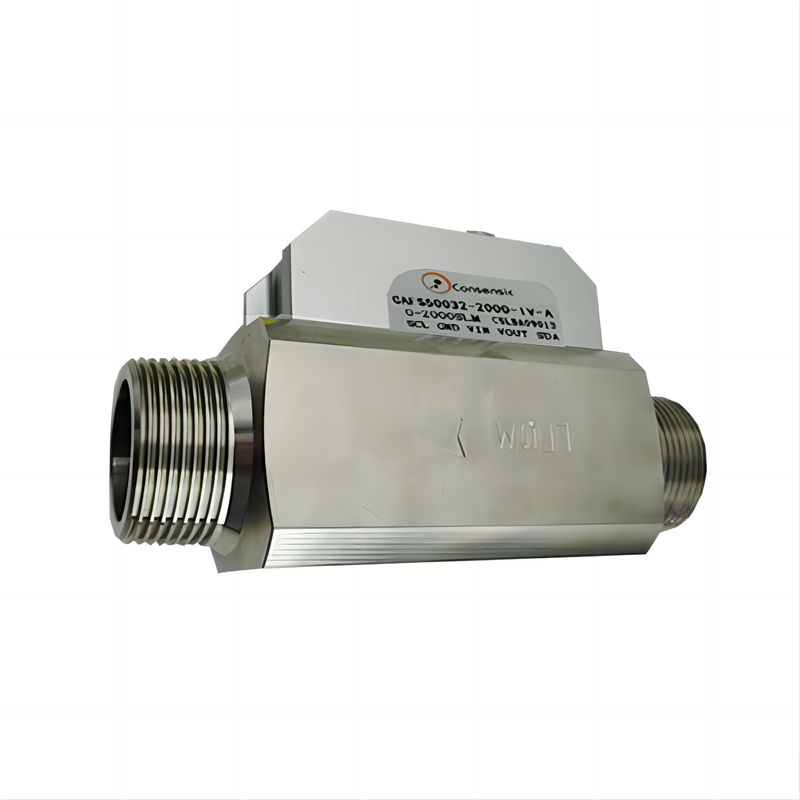

CAFS5032 latus rectum32 joggle PT1/4 Het algemene materiaal roestvrij staal

Ondersteuning en diensten:

Kenmerken:

■Hoge nauwkeurigheid (1,5% F.S-nauwkeurigheid)
■Lineaire output en geen temperatuurcompensatie vereist
■Langetermijnstabiliteit met minimale drift
■snelle reactietijd (20 ms)
■Het doorstromingssnelheidsbereik is 0-60 m/s en de slagweerstand 100 g
■ Solid state sensing core (geen oppervlakteholtes of fragiele membranen) om verstoptheid en drukschok te weerstaan
■Analoog uitgang (1-5 V) (digitale RS485-communicatie-uitgang beschikbaar)
■Samen met de meting van relatief vochtige gassen
■Bedieningstemperatuur: -25°C tot 85°C, Bergingstemperatuur: -40°C tot 90°C, Vochtigheid: 0 tot 100% RH
■De sensor is condenswerend

Technische parameters:

• Latus rectum:32 mm
• Verbinding:PT1/4"
• Algemeen materiaal:van roestvrij staal

Prestatieparameters

• Stroomvoorziening:8~24 VDC, 50mA (optioneel)
• Precisie:±1,5% FS
• Reactietijd:65 ms (facultatief)
• Maximale druk:0.8 MPa (aanpasbaar)
• Methoden van communicatie:RS485 (MODBUS)

Uitgangsmodus

• Analoge uitgangen:1-5 VDC
• 4-20mA:Matching

Temperatuur

• Gemiddelde temperatuur:-10 tot 65°C
• Omgevingstemperatuur:-25°C tot 85°C

Interface

• Verbinding:PT1/4 (aanpasbaar)

Kalibratiemethode

• Lucht, 20°C, 101,325 kPa

Algemeen materiaal

• Roestvrij staal

Toepassingen:

■ Industriële ■ Medische ■ Petroleum ■ Instrumentatie ■ Gas ■ Chemische ■ Smelting ■ Voedselverwerking ■ Mechanische en elektrische apparatuur

Productbeschrijving:

De medische stroomsensoren van CAFS5032 zijn vervaardigd van micro-elektromechanische stroomsensorchips (MEMS), die geschikt zijn voor verschillende doeleinden van reiniging en relatieve behandeling.Meting van droge gassen met een kleine stroom en procescontrole, unieke verpakkingstechnologie stelt het product in staat om aan verschillende stromen te voldoen, om een hoge gevoeligheid, hoge betrouwbaarheid, hoge stabiliteit en lage kosten te garanderen.Het is gebaseerd op een MEMS-stroomgevoelige eenheid en een digitaal proces- en kalibratiecircuit (MCU) met hoge precisie. The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internally.Het overeenkomstige compensatie-algoritme wordt verwerkt, zodat er geen externe kalibratiecompensatie nodig is om een hoge precisie van de doorstroming te garanderen;Vriendelijke digitale uitgangscommunicatiemodusGebruikers kunnen gemakkelijk de bijbehorende gegevensinformatie voor communicatie verkrijgen; het toepassingsgebied is zeer breed.

Correspondentie

1. RS485 communicatie
De communicatiemodus van de stroommeter is RS485, en er zijn twee protocollodes: (de fabrieksstandaard is B-modus)
A. fabrieksgekalibreerd communicatieprotocol, dat een zelfstandig communicatieprotocol is;
B. Modbus protocol is een multi-machine communicatie protocol.
De instellingen zijn:
Baudrate 9600 (protocol A) / 9600 (protocol B);
8 gegevensbits;
Stop bit 1;
Controlesom/stroomregeling geen.
Het communicatieprotocol is als volgt: Modbus-communicatieprotocol van de bovenste computer van de gasmassa-stroommeter van de CAFS5000-serie
2. 4-20mA stroomsignaaluitgang
4~20mA Signaluitgang+(LOOP+, Bruin)
Verbinding van de lusweerstand (Deze stap is voor gebruikers die 4~20mA stroomsignaaluitgang nodig hebben.)
, andere gebruikers deze stap overslaan).
Relatie tussen externe 4~20mA stroom uitgangscircuitspanning en maximale weerstand van de lus:
RL (max) = 200Ω
