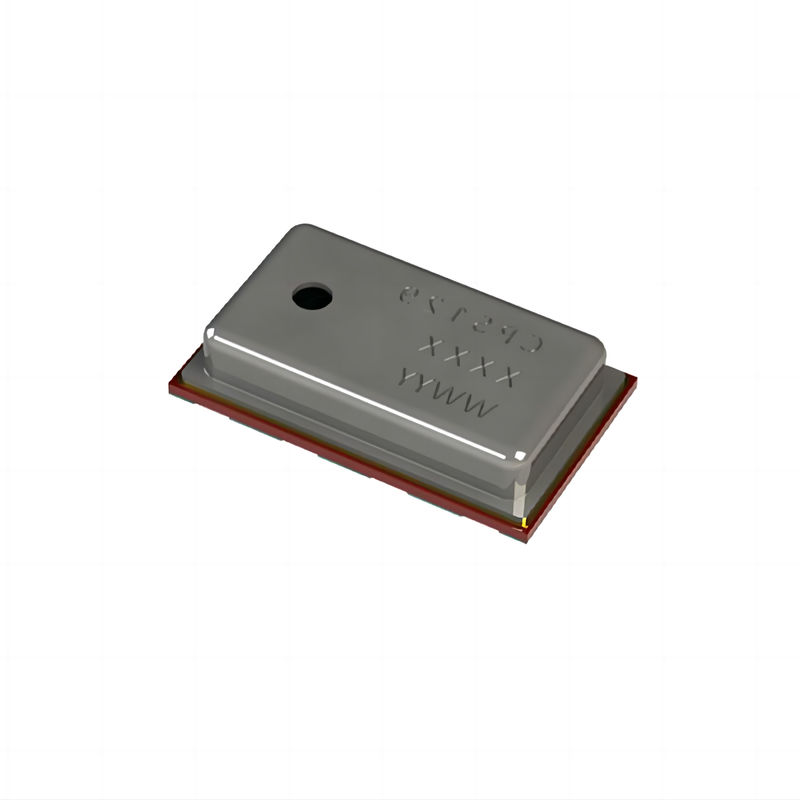

95 kPa tot 105 kPa waterdichte druksensor Medische apparaten

CPS129 Druk Absolute nauwkeurigheid ±0,1 kPa (±1,0mbar) @ 0°C tot 50°C, 95 kPa tot 105 kPa

Overzicht

De CPS129 is een systeem-in-een-pakket (SIP) -oplossing met een resistente druksensor van het type brug gekoppeld aan een 24-bits ADC, die een hoge resolutie en nauwkeurige drukmetingen biedt.Deze sensor biedt een volledig gekalibreerde druk- en temperatuurcompensatie via een I2C-interface, waardoor de hostmicrocontroller geen complexe compensatieberekeningen hoeft te doen.

Toepassingen

De CPS129 is geschikt voor een breed scala aan toepassingen, waaronder:

• Waterdichte ontwerpen
• Medische hulpmiddelen
• Smartphones
• Wearables
• Hoogtemeters
• Draagbare en vaste barometers
• Meteorologische stations
• GPS-toepassingen
• Harde schijven (HDD)
• Industriële apparatuur
• Luchtcontrolesystemen
• Vacuümsystemen

Voordelen

• Laag energieverbruik: Ideaal voor toepassingen op batterijen, met een optimaal stroomverbruik voor energie-efficiëntie.
• Geen externe klok nodig: Vergemakkelijkt het systeemontwerp en vermindert het aantal componenten.
• Hoge weerstand tegen sensoren: Zorgt voor duurzaamheid en betrouwbaarheid in verschillende omgevingen.

Kenmerken

• Fabrieksgekalibreerde druk- en temperatuursensor: Biedt nauwkeurige metingen direct uit de doos.
• Voedingsspanning: Werkt in een breed bereik van 2 V tot 5,5 V, met een typische werkspanning van 3 V.
• Gemiddeld stroomverbruik: verbruikt minder dan 5 μA per meting, waardoor het stroomverbruik wordt geoptimaliseerd.
• Huidige verbruik in de slaaptoestand: Ultra laag stroomverbruik van minder dan 200nA bij 25°C.
• Werktemperatuurbereik: breed werktemperatuurbereik van -40°C tot +85°C, geschikt voor ruwe omgevingen.
• Druk Absolute nauwkeurigheid: ± 0,1 kPa (± 1,0mbar) bij 0°C tot 50°C, tussen 95 kPa en 105 kPa.
• Relatieve nauwkeurigheid van drukVoor de toepassing van deze richtlijn wordt het gebruik van de in punt 6.2.3.3 van dit reglement bedoelde systemen als bedoeld in punt 6.2.3.3 van dit reglement beschouwd.
• Temperatuurnauwkeurigheid: ±1,0°C.

Interfaces

• I2C-interface: Ondersteunt communicatie tot 400 kHz, zodat het eenvoudig kan worden geïntegreerd met microcontrollers en andere apparaten.

Fysieke kenmerken

• Kleine vormfactor: Compacte afmetingen van 3 x 5 x 1,2 mm (breedte x lengte x hoogte), geschikt voor ruimtebeperkte toepassingen.
• LGA-pakket, 8 lood: Op het oppervlak gemonteerd pakket met 8 leidingen, waardoor de betrouwbaarheid en het gemak van montage worden verbeterd.
• Bovenzijde sensorpoort: Vergemakkelijkt directe blootstelling aan de sensoren en optimaliseert de prestaties van de sensoren in verschillende meetomgevingen.
