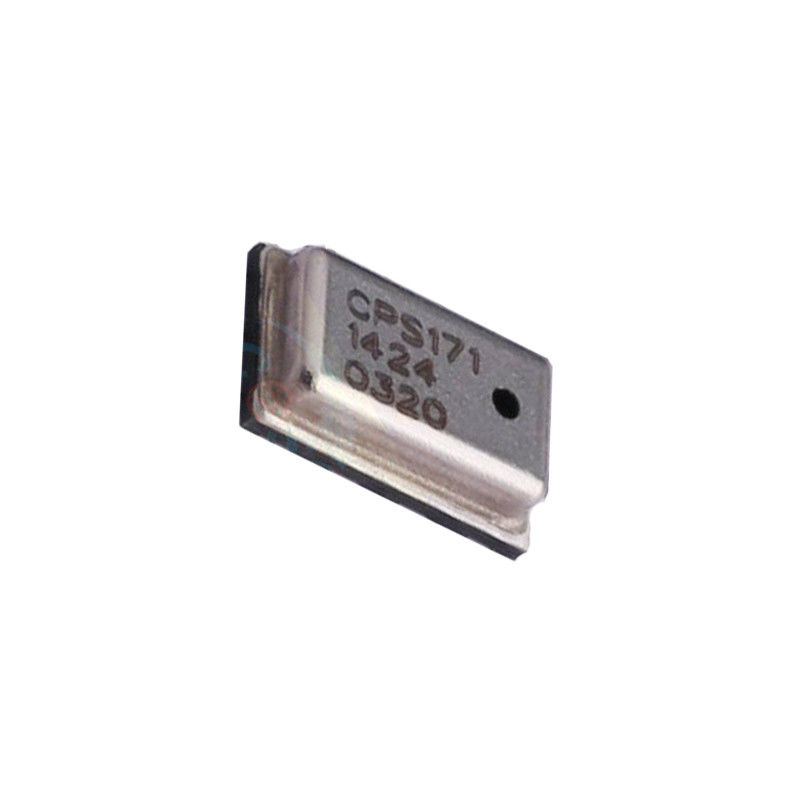

Name: Analoog uitgangsdruksensor CPS171 8 Lood LGA Metalen deksel PCB substraat
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

Analoog uitgangsdruksensor CPS171 8 Lood LGA Metalen deksel PCB substraat

Productgegevens

Plaats van herkomst: Wuxi

Merknaam: Consensic

Modelnummer: CPS171

Betaling en verzendvoorwaarden

Min. bestelaantal: Neem contact met ons op voor details.

Prijs: Consult customer service

Levertijd: 3-7 werkdagen

Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business to business

Levering vermogen: 1000 stuks

Vind de beste prijs

Absolute ratings

Deze parameters bepalen de maximale spanningsomstandigheden die de sensor kan weerstaan zonder blijvende schade te veroorzaken:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Overbelasting	—	—	—	—	1000 (10)	kPa (bar)
Voerspanning (in verhouding tot GND)	VDD	—	-Nee.3	—	6.0	V
Spanningen bij analoge I/O - In-Pin	VINA	—	-Nee.3	—	VDD+0.3	V
Spanningen bij analoge I/O-uitgangspin	Stemmen	—	-Nee.3	—	VDD+0.3	V
Bergingstemperatuur	TSTOR	—	- 50	—	130	°C

Werkomstandigheden

Definieert de typische omstandigheden voor standaardwerking van de sensor:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Voerspanning naar GND1	VS	—	4.75	5.0	5.25	V
Werktemperatuurbereik	—	—	-40	—	85	°C

Klassificatie van het drukbereik (CPS171-JW001)

Beschrijft de prestaties van de sensor binnen zijn gekalibreerde drukbereik:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Drukbereik 1	—	—	10 (100)	—	115 (1150)	kPa (mbar)
Volledige productie	VFSO	@VS=5,0V	—	4.7	—	V
Volledige schaalspanning	VFSS	@VS=5,0V	—	4.5	—	V
Precisiteit	—	(0 tot 85°C)	—	—	± 15	% VFSS
Gevoeligheid	V/P	—	—	45	—	mV/kPa

Elektrische parameters

Detail van het stroomverbruik en de elektrische uitgangskenmerken van de sensor:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Voedingsstroom	IDD	Worst Case-instellingen: 12 bit, 0 seconden uitzetten	1200	—	1500	μA
Analoog-uitgang	—	CPS171, Analog_P 10 tot 115 kPa (100 tot 1150mbar)	0.4	—	4.65	V
Analoog uitslagresolutie	Reserves	—	—	12	—	Bits
Aanvullende analoge fout	Uit	Inclusief ratiometrisiteitsfout, -40 tot 125°C	0.1	—	0.5	%
Frequentie van het afgesneden systeem	fSYS	Alle tijden in deze specificatie zijn onderhevig aan deze wijziging.	—	1.85	—	MHz
Starttijd	SlTA	Aansteken tot gegevensklaar, snelste en langzaamste instellingen	—	4.25	173	ms
Actualisatie-snelheid (normale modus)	TRESP_UP	Snelste en langzaamste instellingen	—	0.70	288	ms
Piek-naar-piek geluid @ output	- Nee.	100 metingen in 12-bit	—	—	5	LSB

Classificatie:	Analoog-uitgangsdruksensor	Kleine Vormfactor:	3 x 5 x 1,2 mm (w x l x h)
Voerspanning naar GND1:	MIN4.75 TYP5.0MAX 5.25V	gewicht:	100 g
Werktemperatuur:	-40 aan 85°C	Reactietijd:	≤1 Mej.

Classificatie:	Analoog-uitgangsdruksensor
Kleine Vormfactor:	3 x 5 x 1,2 mm (w x l x h)
Voerspanning naar GND1:	MIN4.75 TYP5.0MAX 5.25V
gewicht:	100 g
Werktemperatuur:	-40 aan 85°C
Reactietijd:	≤1 Mej.
