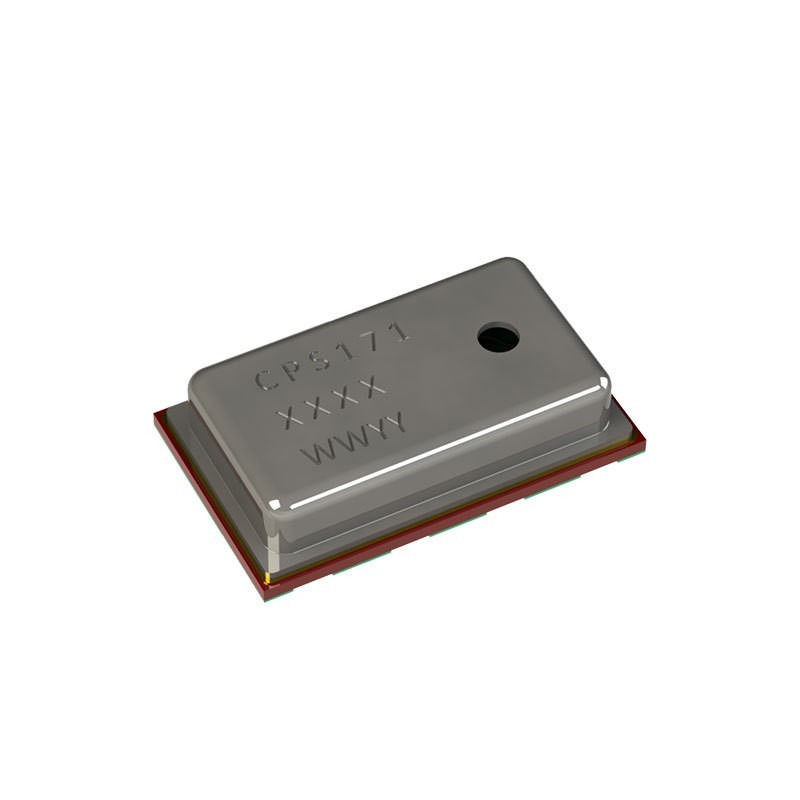

Name: CPS171 10 tot 115 kPa Analoog uitgangsdruksensor 5,0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 tot 115 kPa Analoog uitgangsdruksensor 5,0V

Productgegevens

Plaats van herkomst: Wuxi

Merknaam: Consensic

Modelnummer: CPS171

Betaling en verzendvoorwaarden

Min. bestelaantal: Neem contact met ons op voor details.

Prijs: Consult customer service

Levertijd: 3-7 werkdagen

Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/business to business

Levering vermogen: 1000 stuks

Vind de beste prijs

Overzicht

De CPS171 is een resistieve absolute druk sensor die speciaal is ontworpen voor lage druk toepassingen, zoals Manifold Absolute Pressure (MAP) systemen.met een drukcompensatie en bestaat uit een MEMS-druksensor met weerstand in combinatie met een ASIC-conditioner voor nauwkeurige drukmetingen.

Belangrijkste kenmerken en componenten

Resistieve MEMS-druksensor: Ultra-kleine vormfactor voor compacte toepassingen.
ASIC conditioneren: zorgt voor nauwkeurige drukmetingen binnen de fabrieksgekalibreerde waarden.
Geïntegreerde Sigma-Delta ADC: Biedt een hoog niveau analoog uitgangssignaal dat evenredig is met de toegepaste druk.
Interne kalibratielogica: Verbetert de nauwkeurigheid en betrouwbaarheid van de metingen.

Absolute ratings

Deze parameters bepalen de maximale spanningsomstandigheden die de sensor kan weerstaan zonder blijvende schade te veroorzaken:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Overbelasting	—	—	—	—	1000 (10)	kPa (bar)
Voerspanning (in verhouding tot GND)	VDD	—	-Nee.3	—	6.0	V
Spanningen bij analoge I/O - In-Pin	VINA	—	-Nee.3	—	VDD+0.3	V
Spanningen bij analoge I/O-uitgangspin	Stemmen	—	-Nee.3	—	VDD+0.3	V
Bergingstemperatuur	TSTOR	—	- 50	—	130	°C

Werkomstandigheden

Definieert de typische omstandigheden voor standaardwerking van de sensor:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Voerspanning naar GND1	VS	—	4.75	5.0	5.25	V
Werktemperatuurbereik	—	—	-40	—	85	°C

Klassificatie van het drukbereik (CPS171-JW001)

Beschrijft de prestaties van de sensor binnen zijn gekalibreerde drukbereik:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Drukbereik 1	—	—	10 (100)	—	115 (1150)	kPa (mbar)
Volledige productie	VFSO	@VS=5,0V	—	4.7	—	V
Volledige schaalspanning	VFSS	@VS=5,0V	—	4.5	—	V
Precisiteit	—	(0 tot 85°C)	—	—	± 15	% VFSS
Gevoeligheid	V/P	—	—	45	—	mV/kPa

Elektrische parameters

Detail van het stroomverbruik en de elektrische uitgangskenmerken van de sensor:

Parameter	Symbool	Voorwaarden	Min.	Type	Maximaal	Eenheden
Voedingsstroom	IDD	Worst Case-instellingen: 12 bit, 0 seconden uitzetten	1200	—	1500	μA
Analoog-uitgang	—	CPS171, Analog_P 10 tot 115 kPa (100 tot 1150mbar)	0.4	—	4.65	V
Analoog uitslagresolutie	Reserves	—	—	12	—	Bits
Aanvullende analoge fout	Uit	Inclusief ratiometrisiteitsfout, -40 tot 125°C	0.1	—	0.5	%
Frequentie van het afgesneden systeem	fSYS	Alle tijden in deze specificatie zijn onderhevig aan deze wijziging.	—	1.85	—	MHz
Starttijd	SlTA	Aansteken tot gegevensklaar, snelste en langzaamste instellingen	—	4.25	173	ms
Actualisatie-snelheid (normale modus)	TRESP_UP	Snelste en langzaamste instellingen	—	0.70	288	ms
Piek-naar-piek geluid @ output	- Nee.	100 metingen in 12-bit	—	—	5	LSB

Analoge Output:	Typisch 10% tot 90% van VSUPPLY	Voedingsspanning:	5.0V ±10%
Kleine Vormfactor:	3 x 5 x 1,2 mm (w x l x h)	Voerspanning naar GND1:	MIN4.75 TYP5.0MAX 5.25V

Analoge Output:	Typisch 10% tot 90% van VSUPPLY
Voedingsspanning:	5.0V ±10%
Kleine Vormfactor:	3 x 5 x 1,2 mm (w x l x h)
Voerspanning naar GND1:	MIN4.75 TYP5.0MAX 5.25V
