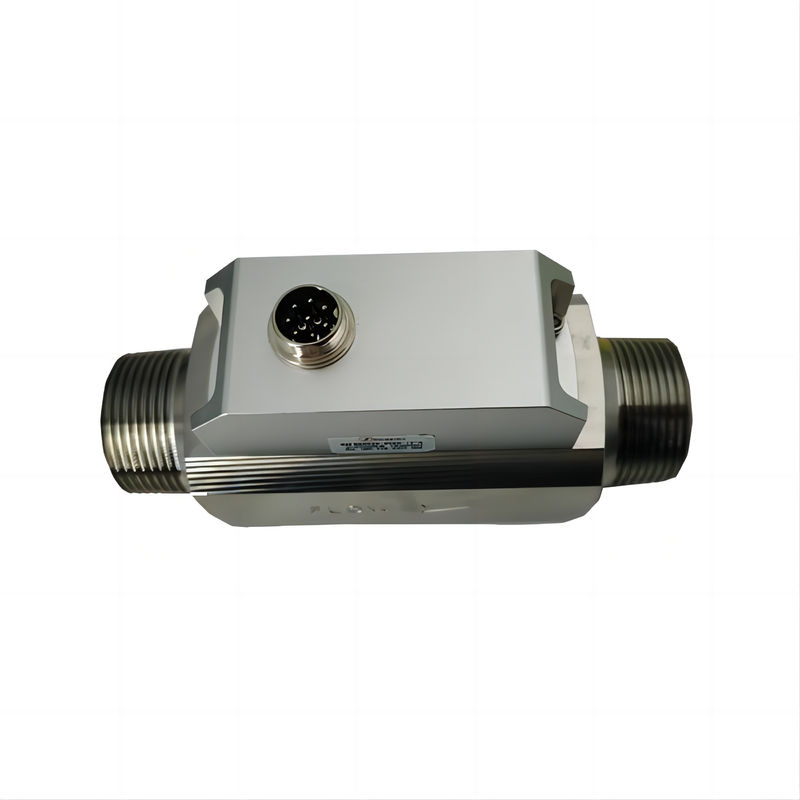

CAFS5032 Maximale druk 0,8 MPa Hoogprecisie MEMS-gebaseerde sensor

CAFS5032 Maximale druk 0,8 MPa Aanpasbare nauwkeurigheid ±1,5% FS %

Hoe de doorstroming te berekenen

De doorstroming kan worden bepaald aan de hand van de uitgangsspanning van de sensor met behulp van de volgende formule:
$\text{Stroompercentage}=\frac{(\text{VOUT}-\; -\; -\; -1\text{V})}{4\text{V}}\times \text{Volledige stroming}$
Voorbeeld Berekening:
Voor een CAFS5032AV-sensor met een volle bereikstroom van 1000 SLPM, kan de momentane stroom als volgt worden berekend indien de uitgangsspanning 2,5 V bedraagt:
$\text{Stroompercentage}=\frac{(2.5V-\; -\; -\; -1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

Toepassingen

• Industriële processen:nauwkeurige gasstroommeting voor productielijnen.
• Medische hulpmiddelenMonitoring en controle van de gasstroom in medische apparatuur.
• Olieindustrie:Meting en controle in de gaswinning en -verwerking.
• Instrumenten:Precieze stroommeting voor verschillende wetenschappelijke en technische instrumenten.
• Laboratoria:Gasstroombeheer voor experimenten en onderzoekstoepassingen.
• Gasbedrijven:Meting en monitoring in gasdistributiesystemen.
• Chemische verwerking:Gasstroommeting in chemische reacties en processen.
• Schmelten:Precieze gasstroomregeling bij het smelten van metalen.
• Voedselverwerking:Gasmeting voor voedselproductie- en verpakkingsprocessen.
• Mechanische en elektrische apparatuur:Integratie in verschillende systemen voor de meting en beheersing van de stroom.

Productbeschrijving

DeCAFS5032 reeksis een MEMS-gebaseerde stroommetingstoestel met hoge precisie, ontworpen voor een breed scala aan toepassingen.De CAFS5032 sensor is ideaal voor het meten en controleren van schone en relatief droge gassen in industriële en commerciële omgevingen.
Deze sensor maakt gebruik van een geavanceerde micro-elektromechanische systeemtechnologie (MEMS) die een thermische massa-stroomsensor combineert met hoogprecieze digitale verwerkings- en kalibratiecircuits.De geïntegreerde Δ-Σ A/D-omvormer en de interne kalibratiealgoritmen zorgen voor nauwkeurige stroommetingen met minimale externe kalibratievereistenDe CAFS5032 biedt betrouwbare prestaties met verschillende uitvoeropties en kan onder verschillende bedrijfsomstandigheden worden gebruikt.

Productkenmerken

• Hoge nauwkeurigheid:De CAFS5032 biedt een hoge precisie met een nauwkeurigheid van ±1,5% Full Scale (FS), waardoor betrouwbare en nauwkeurige gasstroommetingen worden gewaarborgd.
• Lineaire uitslag:De sensor is voorzien van een lineaire uitgangsrespons, die de integratie en toepassing in verschillende systemen vereenvoudigt.
• Geen temperatuurcompensatie vereist:Het ontwerp van de sensor elimineert de noodzaak van externe temperatuurcompensatie, waardoor de complexiteit en het onderhoud van het systeem worden verminderd.
• Langetermijnstabiliteit:Met minimale nuldrift behoudt de sensor een hoge prestatie en stabiliteit gedurende lange perioden.
• Snelle reactietijd:De sensor heeft een snelle reactietijd van 65 ms (selectief), waardoor in realtime stroommetingen en snelle aanpassingen mogelijk zijn.
• Breed stroombereik:In staat om gasstromen van 0 tot 60 m/s te meten, met een hoge slag- en schokbestendigheid tot 100 g.
• Solid State Sensing Core:De MEMS-sensorkern heeft geen oppervlakteholtes of kwetsbare films, waardoor het bestand is tegen verstoppingen en drukinslagen.
• Veelzijdige uitvoeropties:Biedt zowel analoge uitgangen (1-5 VDC) als digitale RS485-communicatie (MODBUS-protocol) voor flexibele gegevensintegratie en -analyse.
• Aanpasbaarheid op vochtige gasomgevingen:Geschikt voor het meten van relatief vochtige gassen, waardoor het toepassingsgebied wordt uitgebreid.
• Temperatuur- en luchtvochtigheidsbereik:Werkt in een breed temperatuurbereik van -25°C tot 85°C en opslagomstandigheden van -40°C tot 90°C, met een vochtigheidsvermogen van 0-100% RH.
• Condenswaterweerstand:Ontworpen om blootstelling aan condenswater te weerstaan zonder afname van de prestaties.

Functionele specificaties
