Gemakkelijk I2c Communications Digitale uitgangsdruksensor

Als u nog meer vragen heeft of meer informatie nodig heeft over de integratie van de CPS121 in uw projecten, kunt u gerust vragen!

Elektrisch Parameters

Overzicht

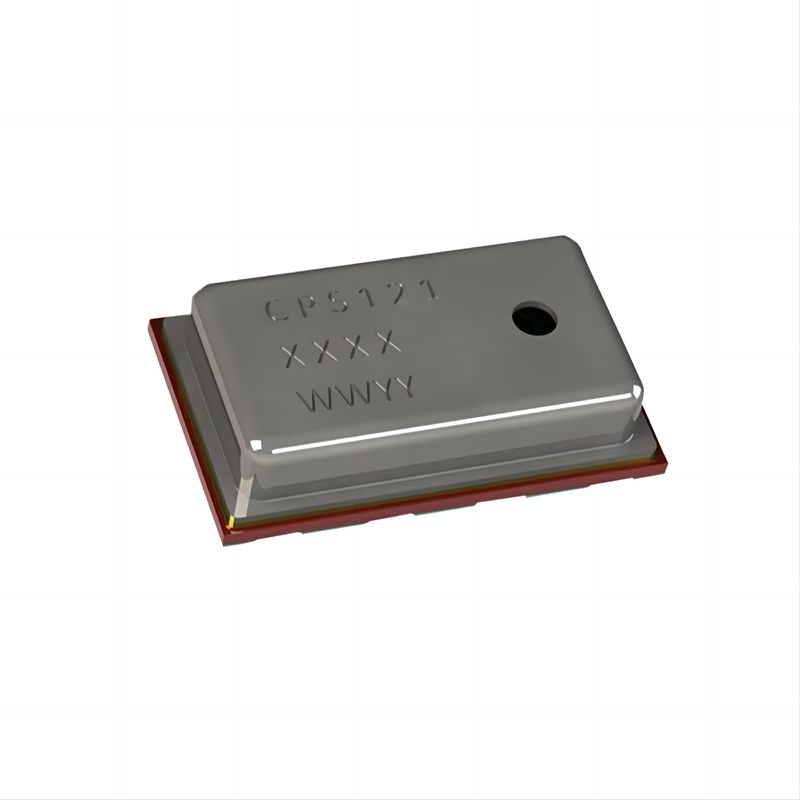

De system-in-a-package (SIP) -oplossing CPS121 omvat een resistente brugdruksensor en een 24-bits ADC, die een hoge resolutie en nauwkeurige drukmetingen bieden.De volledig gekalibreerde en temperatuurcompenserende digitale output vereenvoudigt de integratieDe interne kalibratie-logie van de sensor elimineert de noodzaak van externe kalibratiecoëfficiënten en compensatieberekeningen door de host microcontroller.

Belangrijkste kenmerken

• Fabrieksgekozen: Biedt directe nauwkeurige druk- en temperatuurmetingen.
• Digitale uitgang: Druk- en temperatuurgegevens beschikbaar via I2C-interface.
• Laag energieverbruik: Geschikt voor batterijgebruik.
• Geen externe klok nodig: Vergemakkelijkt het systeemontwerp.
• Hoge mediaweerstand: Robuust tegen verschillende sensoren.

Elektrische kenmerken

• Voedingsspanning: 2V tot 5,5V (meestal 3V)
• Gemiddeld stroomverbruik: < 5 μA per meting
• Huidige verbruik in de slaaptoestand: < 200 nA bij 25°C
• Werktemperatuurbereik: -40°C tot +85°C

Metingskenmerken

• Druk Absolute nauwkeurigheid: ±0,1 kPa (±1,0 mbar) van 0°C tot 50°C, 95 kPa tot 105 kPa
• Relatieve nauwkeurigheid van druk: ±0,01 kPa (< 1 meter)
• Temperatuurnauwkeurigheid: ±1,0°C

Interfaces

• I2C-interface: Ondersteunt gegevenssnelheden tot 400 kHz

Fysieke kenmerken

• Vormfactor: Compacte afmetingen van 3 x 5 x 1,2 mm (w x l x h)
• Pakket: LGA-pakket met 8 leidingen
• SensorpoortHoogste zijdelingse sensoren

Toepassingen

1. Smartphones: Verbetert de omgevingsgevoeligheid.
2. Wearables: Geschikt voor apparaten voor het volgen van gezondheid en conditie.
3. Hoogtemeters: Biedt nauwkeurige hoogtemetingen.
4. Draagbare en vaste barometers: meet de atmosferische druk nauwkeurig.
5. Weerstations: Essentieel voor het verzamelen van meteorologische gegevens.
6. GPS-toepassingen: Verbetert de positiegewogenheid met hoogtegegevens.
7. Harde schijven (HDD): De interne druk wordt gemonitord om een optimale werking te garanderen.
8. Industriële apparatuur: Geschikt voor drukbewaking en -regeling.
9. Luchtbeheersystemen: integraal onderdeel van systemen voor het beheer van luchtstroom en -druk.
10. Vacuümsystemen: Monitoren en regelen van de druk in vacuümomgevingen.

Voordelen

• Laag energieverbruik: Ideaal voor apparaten die op batterijen werken.
• Uitstekend voor batterijtoepassingen: Verlengt de levensduur van de batterij door een laag stroomverbruik.
• Geen externe klok nodig: Vergemakkelijkt het integratieproces.
• Hoge weerstand tegen sensoren: Zorgt voor duurzaamheid in diverse omgevingen.
