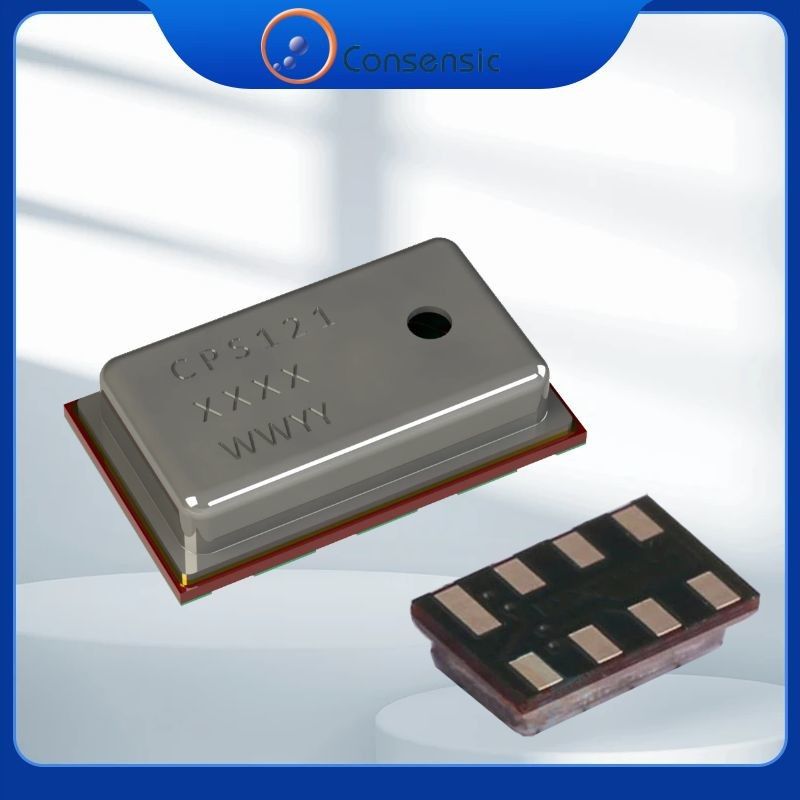

CPS121 Digitale druksensor met hoge nauwkeurigheid 95 kPa tot 105 kPa

Digitale uitgangsdruksensor CPS121 Werktemperatuurbereik:- 40 °C tot +85 °C Druknauwkeurigheid: ± 0,1 kPa (± 1,0mbar) @ 0 °C tot 50 °C, 95 kPa tot 105 kPa

DeCPS121system-in-a-package (SIP) biedt een efficiënte en nauwkeurige oplossing voor nauwkeurige druk- en temperatuurmetingen, met de nadruk op laag energieverbruik en eenvoudige integratie.Hier is een beknopte uiteenzetting van de belangrijkste elektrische parameters en functies:

Belangrijkste kenmerken:

• Fabrieksgekozen:nauwkeurige druk- en temperatuurmetingen zonder aanvullende kalibratie;
• Digitale uitgang via I2C:Naadloze integratie via een eenvoudige I2C-interface.
• Laag energieverbruik:Ideaal voor apparaten op batterij, waardoor het energieverbruik wordt geminimaliseerd.
• Geen externe klok:Het vereenvoudigt het ontwerp en vermindert de complexiteit.
• Hoge mediaweerstand:Duurzaam tegen een verscheidenheid aan media, waardoor betrouwbare prestaties worden gewaarborgd.

Elektrische kenmerken:

• Voerspanning:2 V tot 5,5 V (typisch 3 V), die geschikt is voor een breed scala aan toepassingen.
• Gemiddeld stroomverbruik:< 5 μA per meting, waarbij minimale energieverbruik wordt gewaarborgd.
• Stroomverbruik in slaaptoestand:Extrem laag bij < 200 nA bij 25°C voor energiebesparing tijdens de rusttijd.
• Operatietemperatuurbereik:-40°C tot +85°C, waardoor een betrouwbare werking in verschillende omgevingen mogelijk is.

Metingskenmerken:

• Absolute nauwkeurigheid van de druk:±0,1 kPa (±1,0 mbar) voor drukken tussen 95 kPa en 105 kPa, binnen het bereik van 0 °C tot 50 °C.
• Relatieve druknauwkeurigheid:±0,01 kPa, waardoor zelfs bij kleine variaties (bv. < 1 meter) metingen met een hoge nauwkeurigheid worden verricht.
• Temperatuurnauwkeurigheid:±1,0°C, zodat de temperatuur betrouwbaar kan worden afgelezen.

Interfaces:

• I2C-interface:Ondersteunt gegevenssnelheden tot 400 kHz, waardoor een snelle gegevensoverdracht voor realtime metingen wordt gewaarborgd.

Fysieke kenmerken:

• Vormfactor:Compact 3 x 5 x 1,2 mm (breedte x lengte x hoogte), waardoor het geschikt is voor ruimtebeperkte ontwerpen.
• Verpakking:8-lead LGA-pakket, gemakkelijk te integreren in bestaande systemen.
• Sensorpoort:Top-side sensing, die helpt bij eenvoudige implementatie in verschillende apparaten.

Toepassingen:

• Smartphones: Voegt omgevingsdetectie mogelijkheden toe voor gebruikersgerichte functies.
• Wearables: Nuttig bij het volgen van gezondheid en conditie door de atmosferische druk en hoogte te controleren.
• Hoogtemeters: Biedt nauwkeurige hoogtemetingen voor luchtvaart, wandelen en andere buitentoepassingen.
• Barometers: nuttig in zowel draagbare als vaste toepassingen voor het controleren van de atmosferische druk.
• Weerstations: Essentieel voor nauwkeurige meteorologische gegevensverzameling.
• GPS-toepassingen: Verbetert de hoogtegegevens om de positiebepaling te verbeteren.
• Harde schijven (HDD): zorgt voor optimale prestaties door de interne druk te controleren.
• Industriële apparatuur: Kan worden gebruikt voor drukbewaking en -controle in verschillende industriële processen.
• Luchtbeheersystemen en vacuümsystemen: Zorgt voor een efficiënt beheer van de luchtstroom en de druk in gecontroleerde omgevingen.

Voordelen:

• Laag energieverbruik:Perfect voor batterij-aangedreven apparaten, maximale levensduur.
• Geen externe klok nodig:Vergemakkelijkt het ontwerpproces en vermindert de complexiteit.
• Duurzaamheid:Hoge weerstand tegen verschillende sensoren zorgt voor een lange levensduur en robuustheid in verschillende omgevingen.

Dit apparaat is een veelzijdige oplossing voor toepassingen die een hoge precisie vereisen bij druk- en temperatuurmetingen, met een sterke focus op energie-efficiëntie en integratiegemak.
