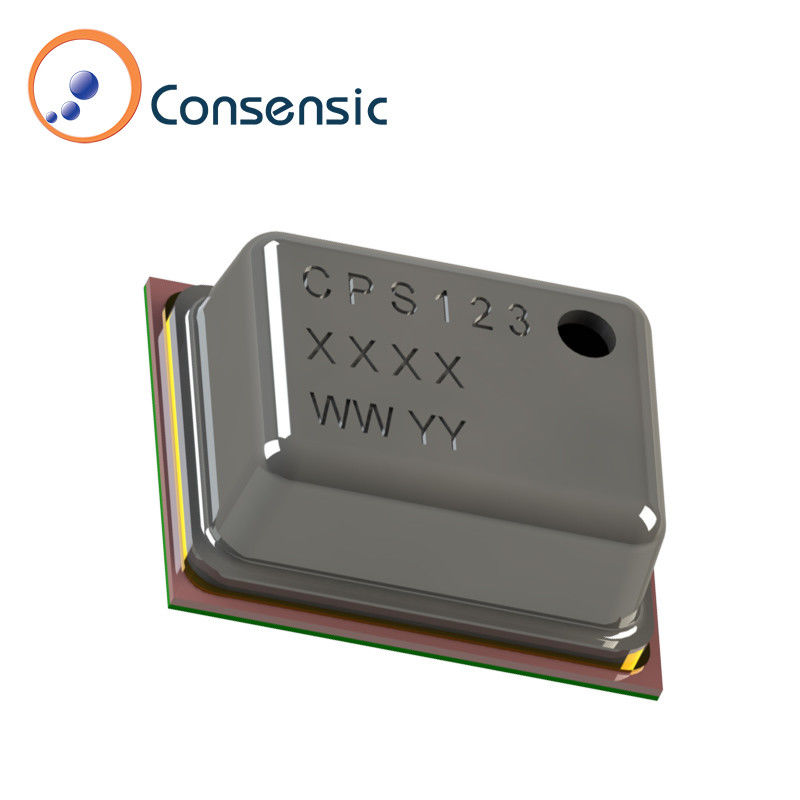

CPS123 LGA-drukomvormer Digitale uitslag 30 tot 130 KPa

Digitale uitgangsdruksensor CPS123 Werktemperatuurbereik - 40 °C tot +85 °C Druknauwkeurigheid < ± 0,2 kPa (< ± 2,0mbar) @ 25°C

Hieronder volgt een meer gedetailleerde en beknopte beschrijving van de belangrijkste kenmerken en specificaties van de CPS123:

Elektrische parameters:

• Gemiddelde voedingsstroom (Iavg): 3,95 μA (bij VDD = 3V)
• Voedingsstroom tijdens de omzetting (Isc): 1,5 mA (bij VDD = 3V)
• Standby-toevoerstroom (Iss): 0,2 μA (bij VDD = 3V)
• Analoog naar digitale converter (ADC): 24-bits resolutie
• I2C-klokfrequentie (FC,I2C): 400 kHz

Werkomstandigheden:

Druksensor:

• Bereik: 30 tot en met 130 kPa (300 tot en met 1300 mbar)
• Resolutie: 0,001 kPa (0,01 mbar)
• Precisiteit:
  • 70 tot 115 kPa @ 0°C tot 50°C: ±0,25 kPa (±2,5 mbar)
  • 70 tot 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)

Temperatuursensor:

• Bereik: -40°C tot +85°C
• Resolutie: 0,003°C
• Precisiteit: ±0,75°C van -40°C tot +85°C

Operatie:

• Voedingsspanning: 2,0 V tot 5,5 V (fabrieksgekozen bij 3,0 V ± 10% voor nauwkeurigheid)
• Werktemperatuurbereik: -40°C tot +85°C
• I2C-optrekresistenten: 1 tot 2,2 kΩ

Absolute ratings:

• Overbelasting: tot 2 maal vol schaal (FS)
• Voedingsspanning: -0,3 V tot 6,5 V (in verhouding tot GND)
• Analoog/digitaal I/O pinspanningen: -0,3V tot VDD + 0,3V
• Bergingstemperatuur: -60°C tot +150°C

Overzicht:

DeCPS123is een geavanceerdeSystem-in-a-Package (SIP)oplossing die eeneen resistent brugdruksensoren een24-bits ADCHet leverthoge resolutie en nauwkeurige drukmetingenmet volledig gekalibreerd,Digitale uitgangen met druk- en temperatuurcompensatieDit elimineert de noodzaak voor complexe compensatieberekeningen door de microcontroller, waardoor deze zeer efficiënt is voor verschillende toepassingen.
